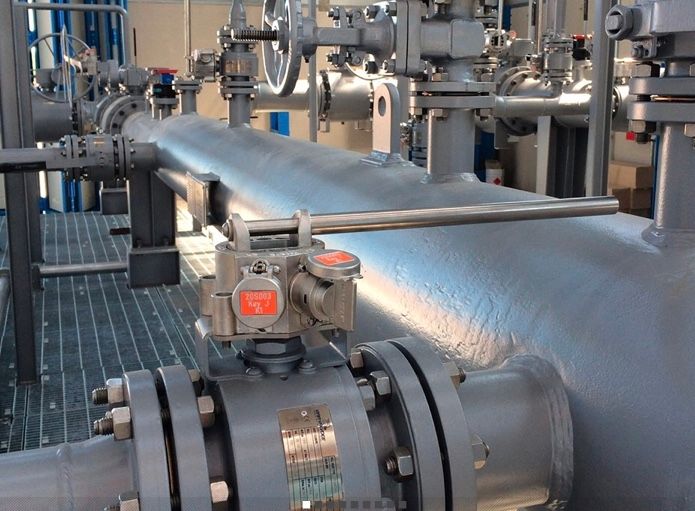

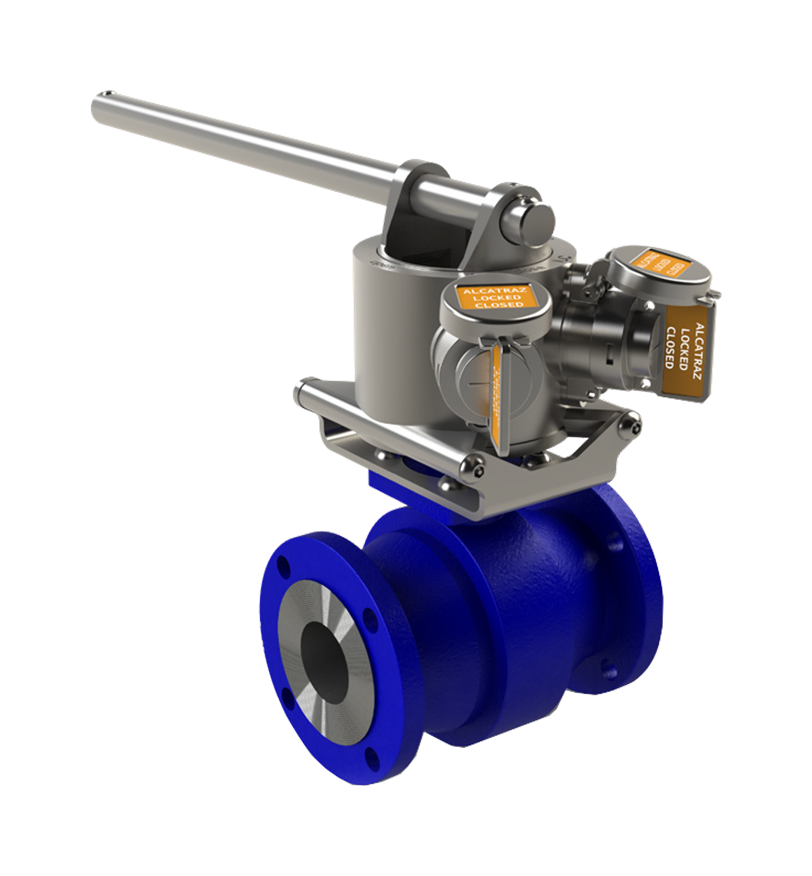

Les verrouillages quarts de tour QL sont une option judicieuse pour sécuriser vos vannes manuelles quart de tour. Adaptés à tous les types de vannes à levier, comme les vannes à bille, à papillon et à clapet, ils assurent que vos opérateurs suivent correctement les étapes du processus. Disponibles en version à clé simple ou double, ils peuvent verrouiller la vanne en position ouverte, fermée, ou les deux à la fois.

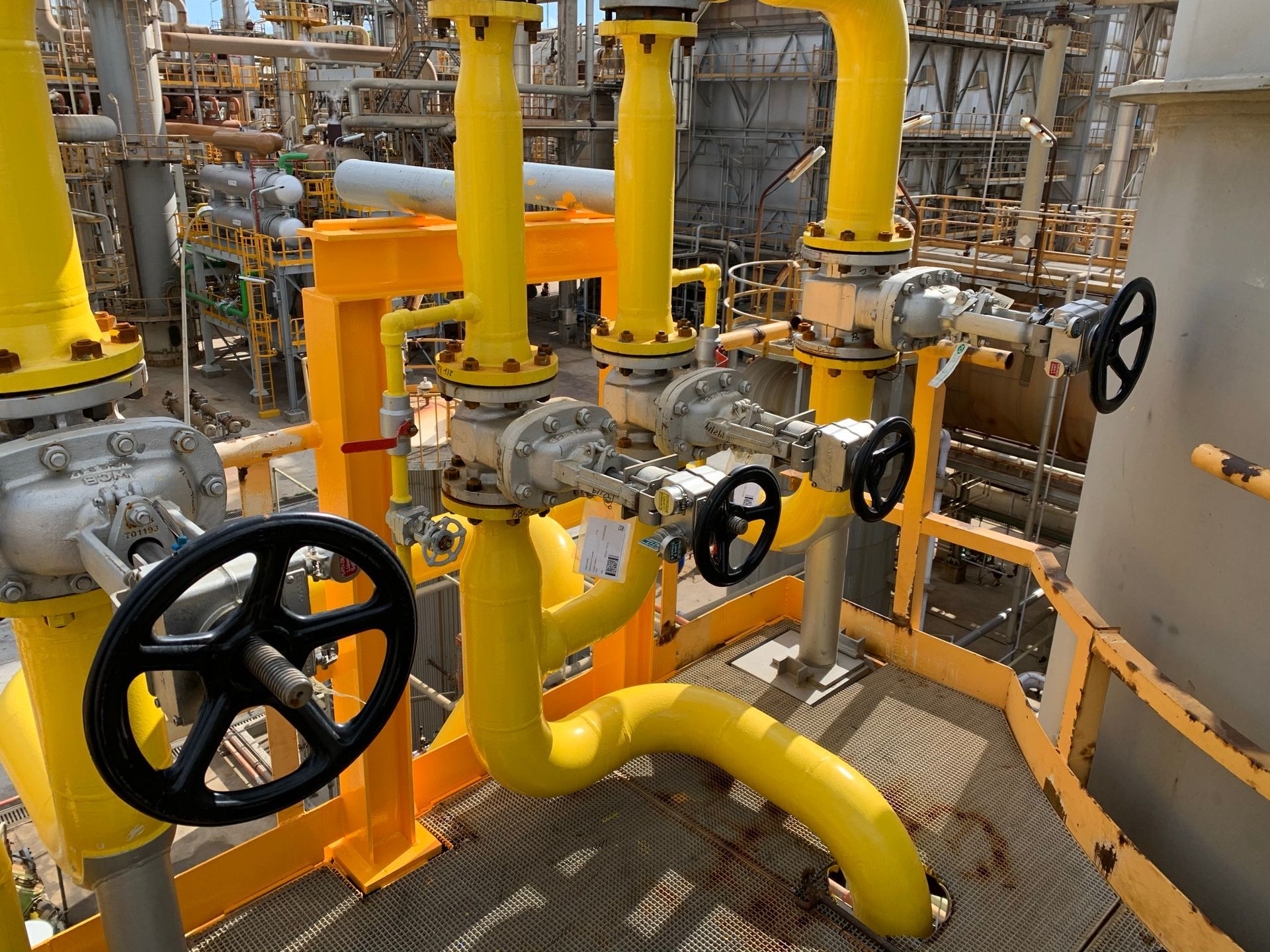

Ces verrouillages pour vannes papillon sont polyvalents et peuvent être utilisés dans diverses situations telles que le contrôle du débit des vannes, la garantie d'un fonctionnement sûr des vannes, le basculement sûr des systèmes de vannes de sécurité à pression, et le fonctionnement des systèmes de gares racleurs. Pour choisir le bon verrouillage pour votre vanne papillon, une compréhension précise de votre application et de votre séquence d'actions est essentielle. Notre équipe spécialisée peut vous aider à prendre les mesures nécessaires, à assurer la mise en service et à procéder à l'installation pour garantir un fonctionnement optimal.

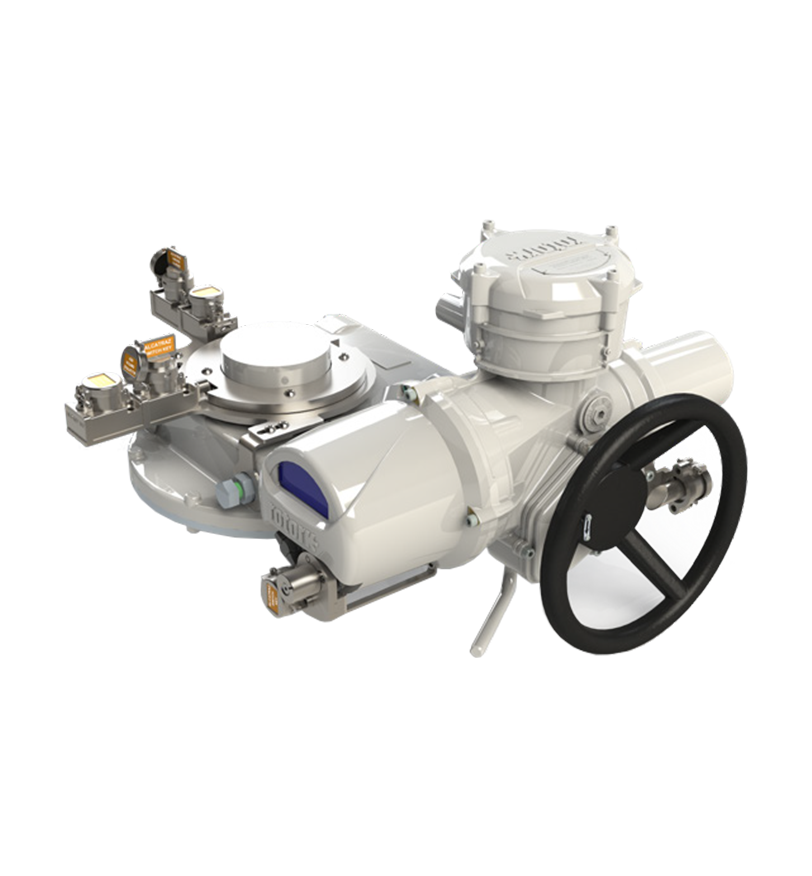

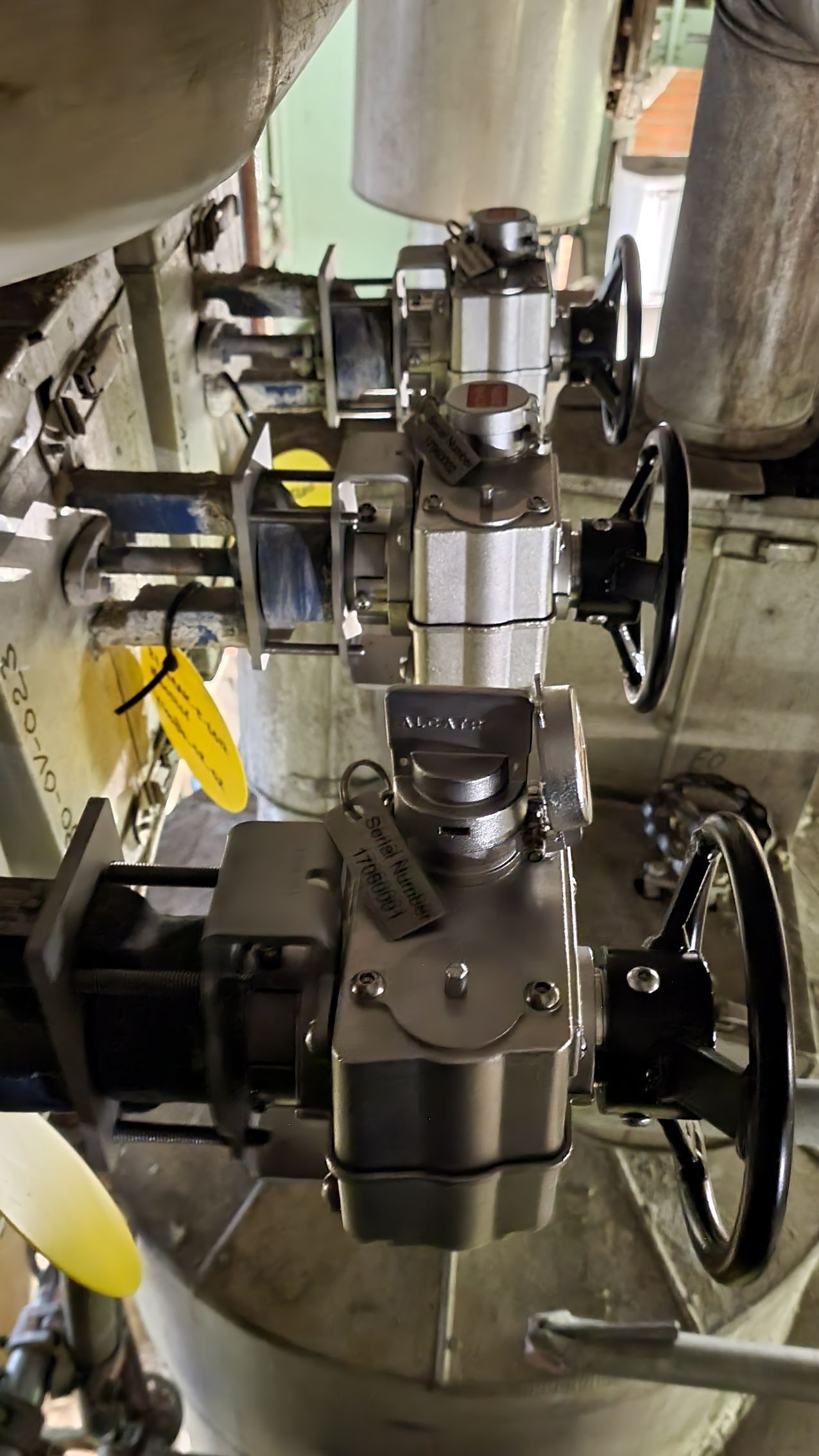

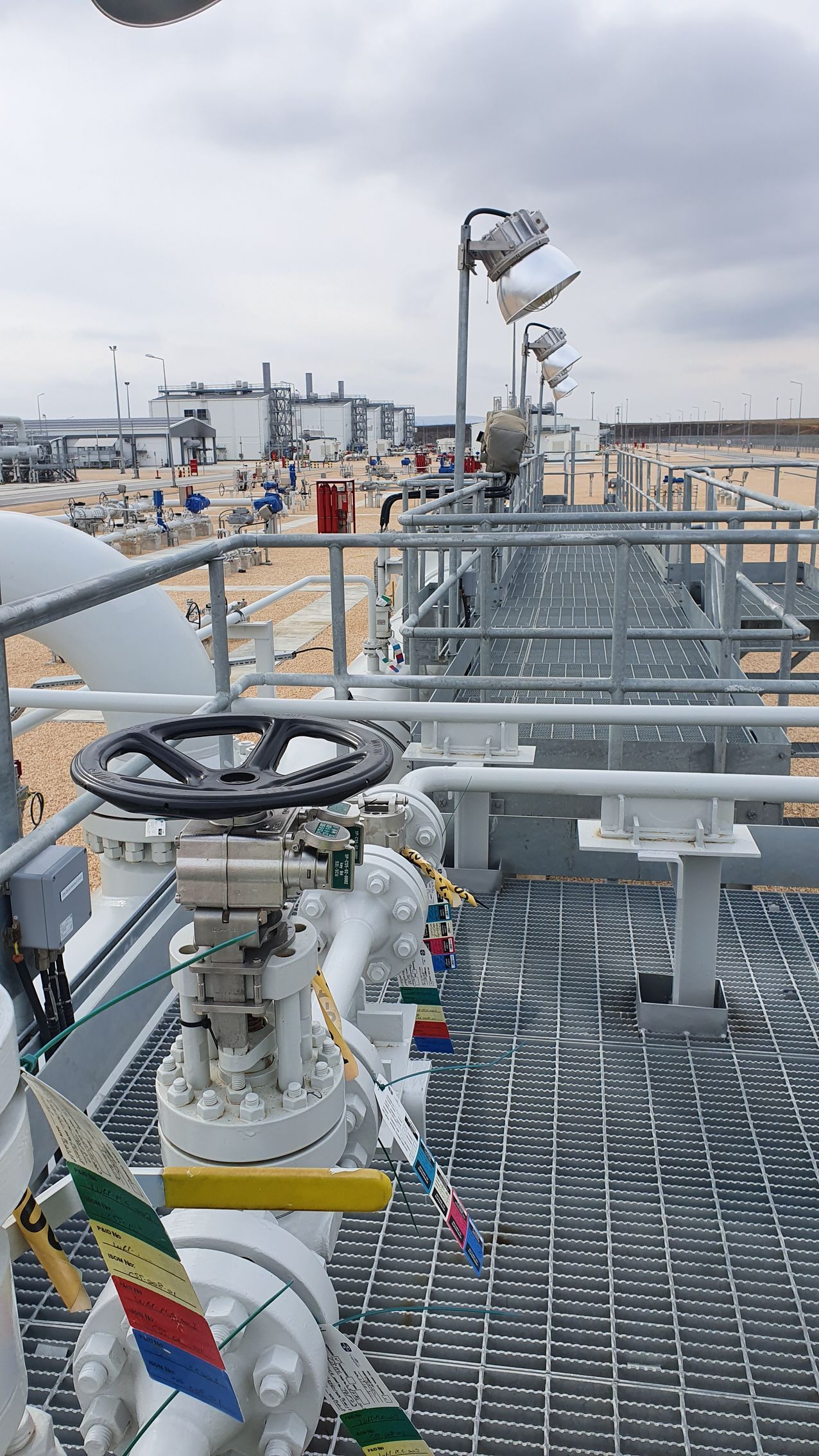

L'intégration des actionneurs dans les procédures de verrouillage des vannes est souvent nécessaire. Les verrouillages MOV offrent une solution en régulant les composants de l'actionneur, bloquant mécaniquement l'interrupteur d'alimentation, la fonction de commande manuelle et l'indicateur de position. Ces verrouillages sont conçus pour s'adapter aux actionneurs électriques, pneumatiques et hydrauliques.

Le verrouillage MOV comporte trois clés différentes échangées selon la position de la vanne : deux pour les positions ouverte et fermée, et une pour l'actionnement. Une configuration complexe permet de libérer la clé de commutation et de bloquer la clé de position initiale, assurant ainsi un fonctionnement sécurisé de la vanne.

Pendant le fonctionnement, l'interrupteur est bloqué, garantissant la stabilité de la position de la vanne. Lorsque la vanne est actionnée en position alternative, le système de verrouillage bloque le MOV dans cette position, empêchant tout retrait involontaire de la clé de commutation. Cette clé est essentielle pour déverrouiller le commutateur de l'actionneur ou la commande manuelle pendant le fonctionnement de la vanne.

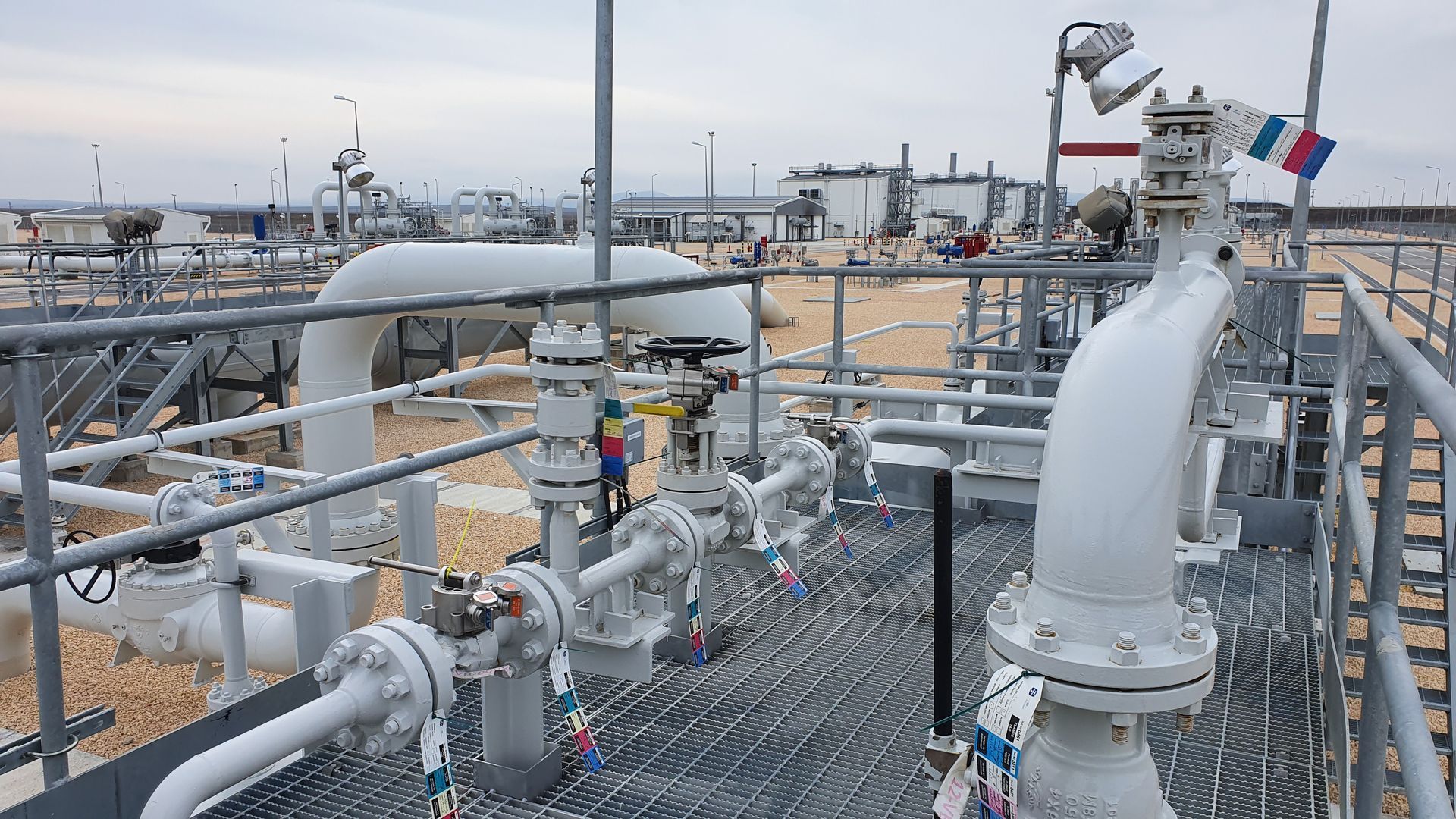

L'ouverture sécurisée d'une porte de gare racleur est primordiale pour éviter les dangers potentiels. En verrouillant les vannes d'aération et de vidange avec la porte de fermeture, vous garantissez l'absence de pression résiduelle dans la cuve, assurant ainsi une isolation totale. Les verrouillages permettent également d'intégrer d'autres fonctions telles que la purge et le rinçage, offrant ainsi un accès sécurisé pour les opérateurs.

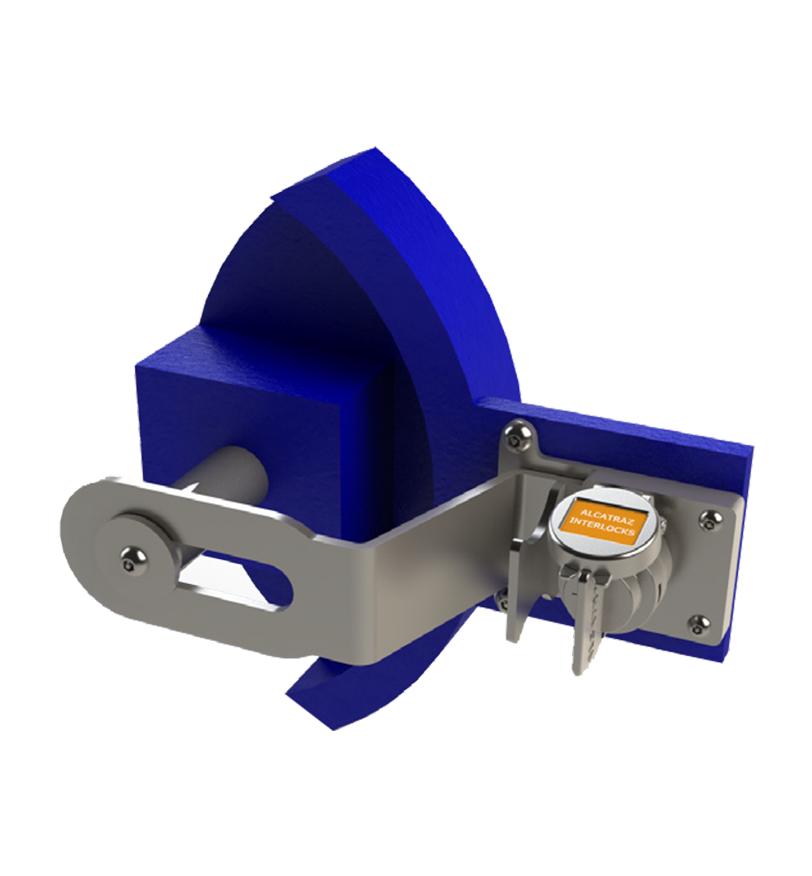

Le verrou de fermeture est spécialement conçu pour sécuriser la porte de fermeture d'un gare racleur. Son mécanisme à ouverture rapide empêche le retrait du bouchon de purge, empêchant ainsi l'ouverture de la porte. Seule une clé spécifique permet d'accéder au boulon de purge, et cette clé n'est libérée qu'après la fermeture de la porte et la remise en place du bouchon.

Pour assurer la sécurité lors du lancement et de la réception des racleurs, les opérateurs doivent strictement suivre les procédures écrites. Le sas de fermeture CL, faisant partie d'une séquence d'interverrouillage, prévient les situations dangereuses en garantissant la fermeture des vannes d'isolation et le drainage complet du gare racleur avant de permettre le déverrouillage et l'ouverture de la porte de fermeture.

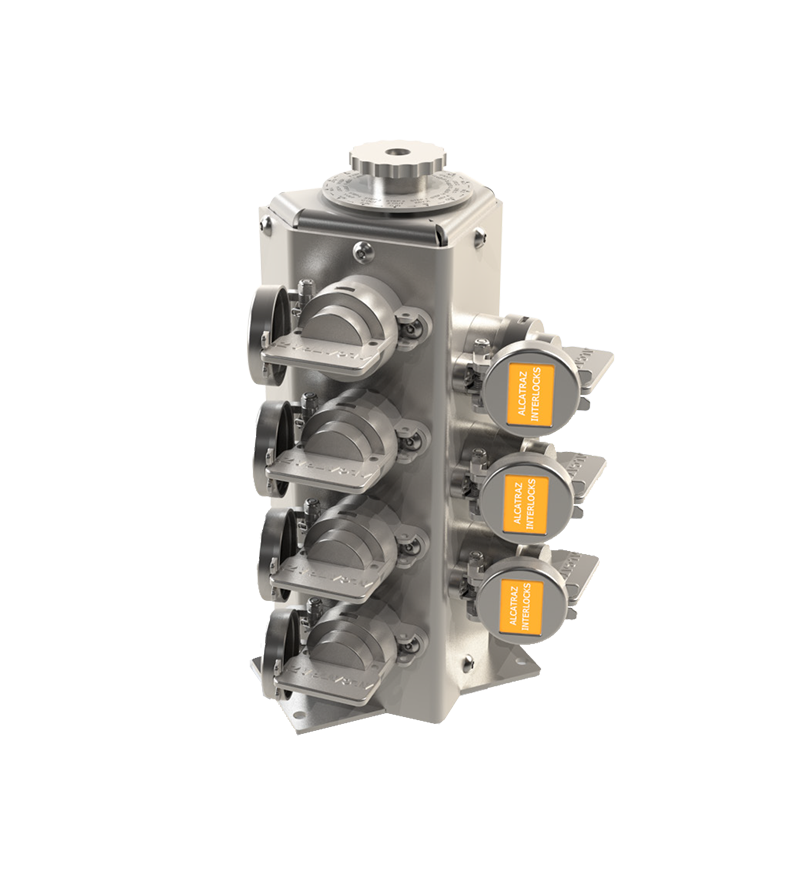

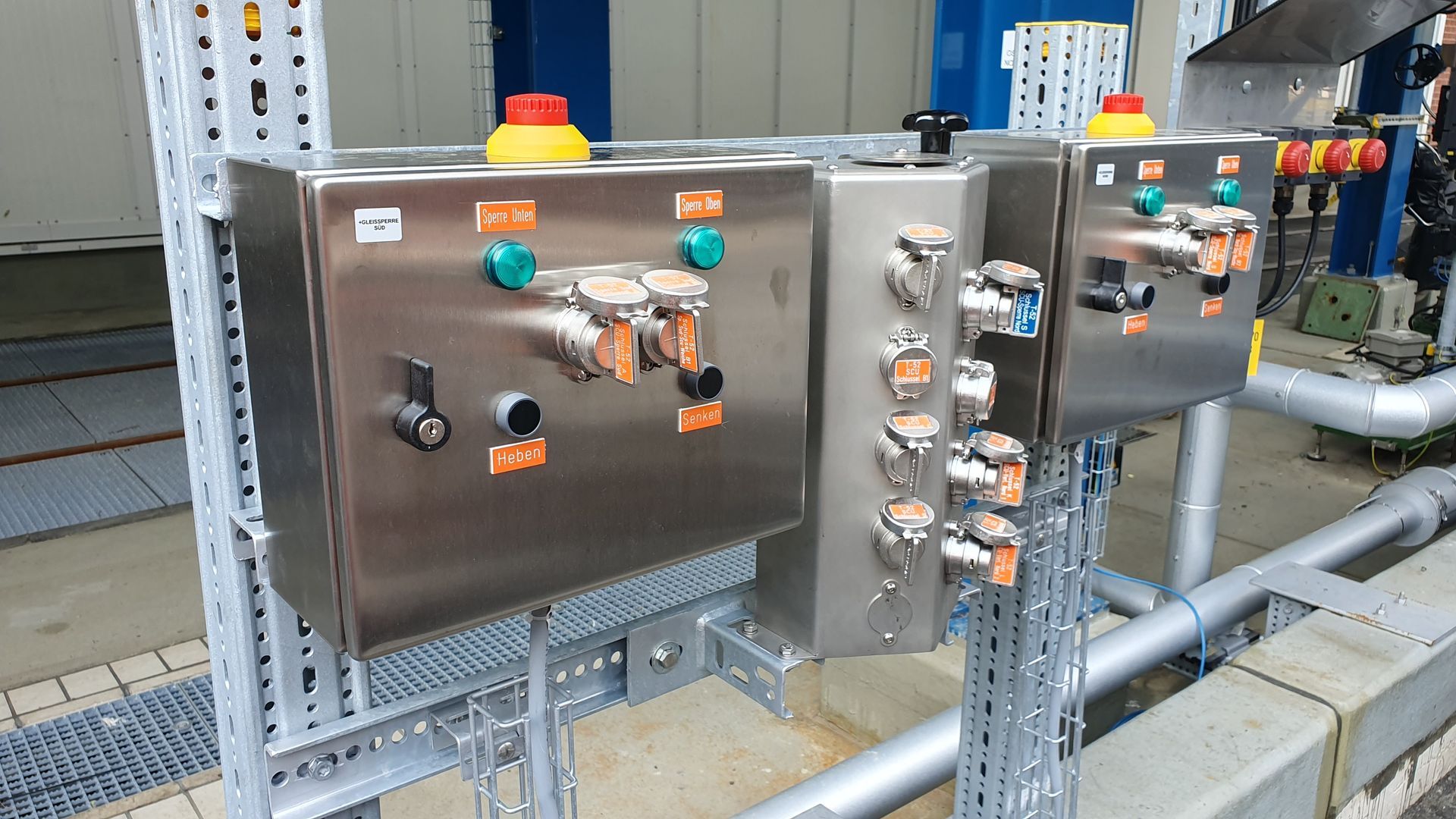

L'unité de contrôle de séquence (SCU) est un dispositif mécanique essentiel pour mener à bien des processus opérationnels complexes. Placé localement sur les systèmes de vannes, il guide les opérateurs à travers des séquences non linéaires, garantissant ainsi la sécurité des opérations.

Cette unité, programmée mécaniquement, contrôle des procédures telles que le lancement et la réception de porcs dans le cadre des opérations de raclage de pipelines. Elle fonctionne grâce à un arbre central rotatif avec diverses positions requérant des mouvements de clé, que ce soit pour retirer ou insérer des clés.

Le SCU permet notamment :

L'inversion du fonctionnement des vannes dans l'ordre initial.

La réutilisation d'une vanne dans une séquence.

L'ouverture et la fermeture immédiate de la vanne avant de passer à l'étape suivante.

C'est une méthode robuste pour assurer que les opérations se déroulent en toute sécurité, en particulier lorsqu'il est nécessaire d'effectuer plusieurs étapes simultanément ou de modifier un processus en cours.

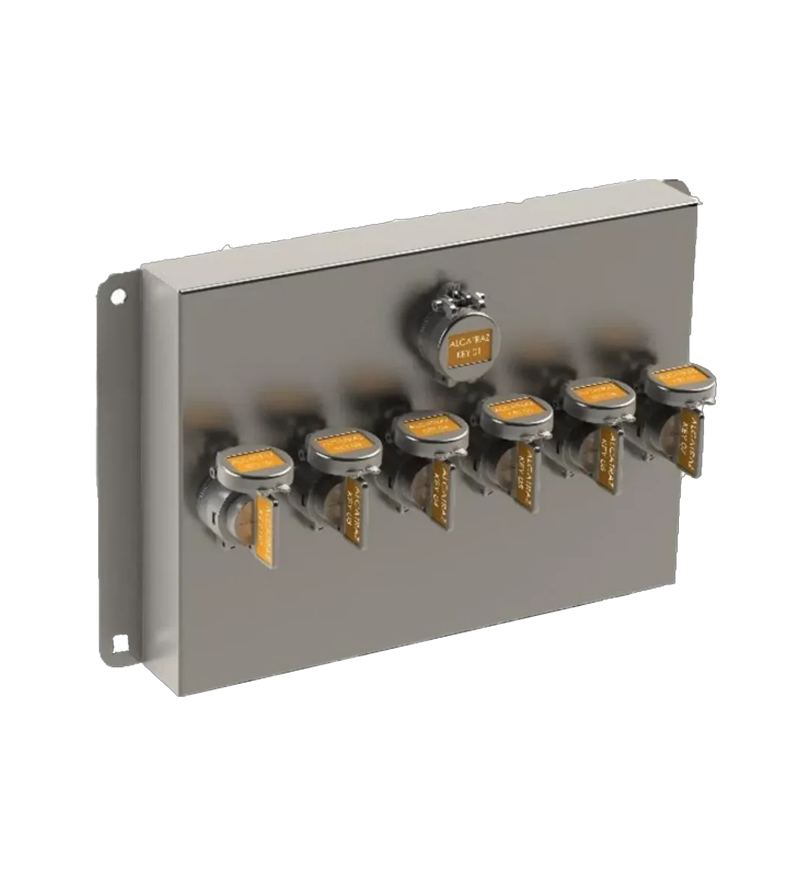

La boîte d'échange de clés (KEB) est un dispositif essentiel pour la sécurité des opérations. Utilisée dans divers contextes, elle permet à une clé d'un interrupteur de libérer plusieurs autres clés, assurant ainsi un accès sécurisé à plusieurs trappes ou dispositifs.

Cette boîte est purement mécanique mais peut être adaptée pour intégrer différents dispositifs électromécaniques tels que des interrupteurs de fin de course ou des aimants solénoïdes linéaires. Lorsque la clé de l'interrupteur est insérée, un nombre quelconque de clés peut être retiré pour actionner d'autres verrouillages. Seule lorsque toutes les clés ont été rendues, la clé d'initialisation peut être retirée.

Disponible en différentes tailles pour répondre à des besoins variés, la boîte d'échange de clés d'Alcatraz Interlocks offre une solution flexible et sûre pour vos opérations.
